Устройство и схема работы чиллера

Чиллер – это холодильный агрегат, который используется для охлаждения и нагрева жидкости в системах охлаждения и кондиционирования. При кондиционировании нагретая жидкость выполняет функции теплоносителя, забирая тепло из приточных установок или фанкойлов. В производственных цехах чиллер в основном используется для охлаждения технологического оборудования, воды, соков, пивного сусла и других продуктов. В качестве теплоносителя чаще всего используется вода, которая обладает лучшими характеристиками в сравнении со смесью гликоля. Рассмотрим, что такое чиллер для охлаждения, его особенности и схему работы.

Виды и применение

Широкий диапазон мощности современных чиллеров, их эффективность и возможность удаленного расположения наружного блока позволяют использовать данное оборудование для охлаждения любых помещений – от квартир до гипермаркетов и производственных цехов.

Также они применяются при разливе воды и напитков, производстве пивного сусла, в спортивных центрах для охлаждения ледовых арен, в фармацевтике и других сферах деятельности.

Существуют следующие основные виды оборудования:

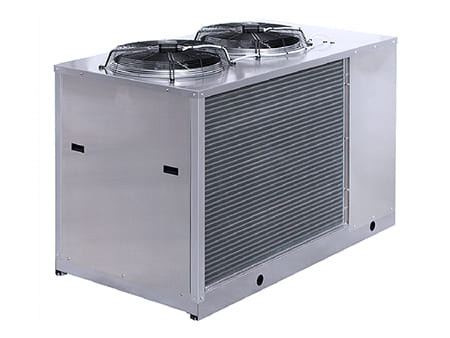

Моноблоки. При данной компоновке воздушный конденсатор, гидромодуль и компрессор располагаются в одном корпусе.

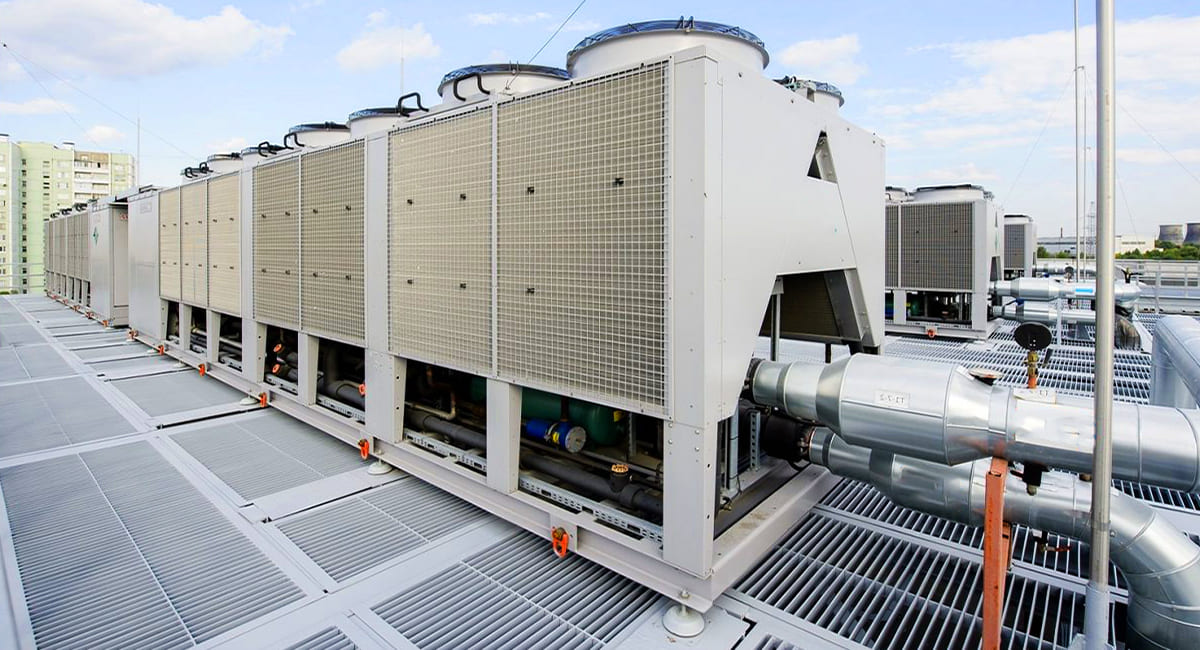

Чилеры с наружным блоком. В этом случае конденсатор находится за пределами помещения.

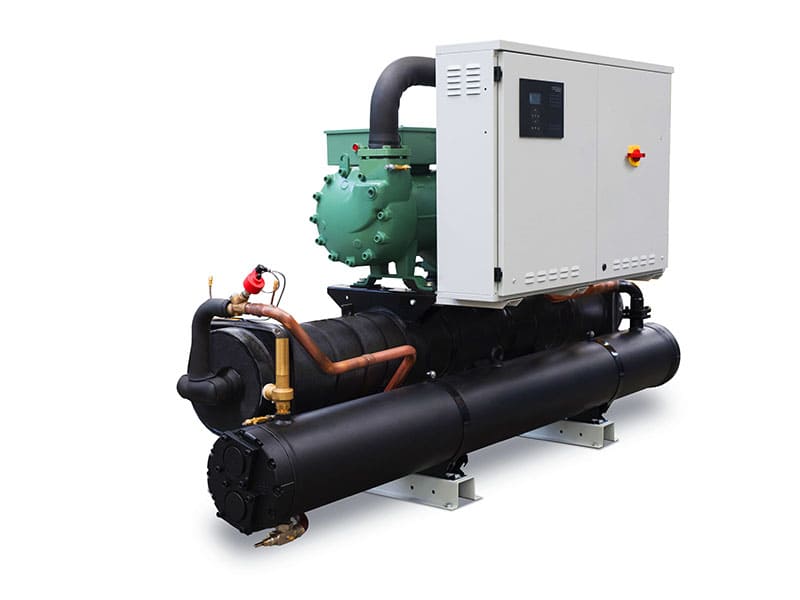

Оборудование с водяным конденсатором. Применяется, преимущественно, когда необходимо минимизировать размер или невозможно использовать наружный блок воздушного охлаждения.
Тепловые насосы, обеспечивающие нагрев или охлаждения теплоносителя.

Ниже мы рассмотрим принципиальную схему и виды подключения оборудования, особенности работы чиллера и прочие моменты, необходимые для правильного выбора холодильного агрегата.

Принцип работы

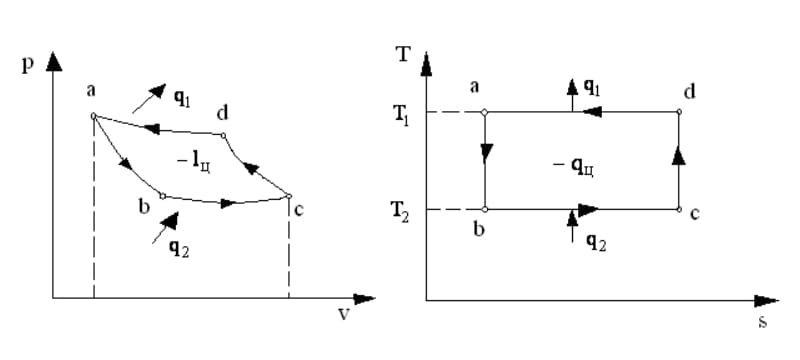

Теоретической базой, на которой создано и успешно функционирует современное холодильное оборудование – морозильные шкафы, кондиционеры и другие установки, в том числе и чиллеры, является второй принцип термодинамики. Хладагент, находящийся в форме пара в холодильных агрегатах, совершает так называемый обратный цикл Ренкина, что является одной из форм обратного цикла Карно. При этом основной процесс перехода энергии основан не на сжатии или расширении - его обеспечивают фазовые переходы жидкости в пар и обратный процесс конденсации.

В состав промышленного чиллера входит три основных узла. Это компрессор и два теплообменных контура - конденсатор и испаритель. Основной функцией испарителя является отвод тепла от охлаждаемого объёма. Для решения этой задачи через него организован поток воды и хладагента. При этом растет температура холодильного агента, он закипает и забирает тепловую энергию у жидкости. Благодаря этому вода или любой другой носитель тепла теряют температуру, одновременно с повышением и закипанием хладагента.

Далее фреон в газообразной форме поступает в компрессор, где вступает в контакт с обмотками электродвигателя, обеспечивая их охлаждение. На данном этапе горячий газ сжимается и нагревается до температуры в 80-90 ºС, параллельно смешиваясь с маслом от компрессора.

На следующем этапе нагретый газ подаётся в конденсатор, где охлаждается потоком холодного воздуха. Затем фреон теплообменного контура конденсатора поступает в охладитель, где теряет температуру, переходит в жидкое состояние и проходит через фильтр-осушитель, где избавляется от влаги и начинается новый цикл.

В завершающей части цикла хладагент проходит через терморегулировочный вентиль (ТРВ), где его давление снижается. При выходе из ТРВ фреон находится в виде смеси жидкости и пара низкого давления. В этой форме он поступает в испаритель, где завершается цикл и фреон закипает, превращаясь в пар и забирая тепловую энергию у воды. Далее нагретый пар покидает теплообменник и процесс повторяется.

Виды чиллеров

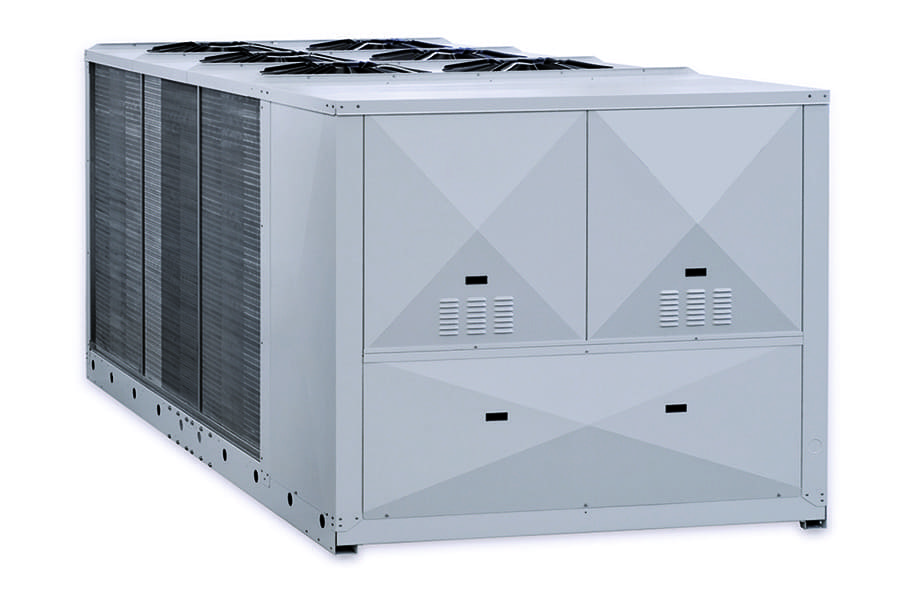

По принципу работы все чиллеры можно разделить на две основных группы: парокомпрессионные и абсорбционные. В свою очередь, по типу компрессора парокомпрессионные установки подразделяются на:

Устройства со спиральным компрессором.
Чиллеры с винтовыми компрессорами.
Поршневые системы.
Роторные установки.

Все они могут иметь конденсатор водяного или воздушного охлаждения. Последние, в свою очередь, подразделяются на выносные, с отдельным расположением наружного блока, и встроенные – моноблоки.

Основным конструктивным отличием чиллера с водяным охлаждением конденсатора от воздушного является используемый тип теплообменника. Для воздушных применяются трубчато-ребристые конструкции, для водяных – пластинчатые, через которые циркулирует вода. Жидкость в систему водяного охлаждения поступает из градирни или сухого охладителя – драйкулера или сухой градирни. Последний вариант наиболее предпочтителен для экономии расхода воды и, соответственно, снижения эксплуатационных затрат. Достоинствами водяного охлаждения являются компактность оборудования и возможность размещения во внутренних помещениях без контакта с наружной средой.

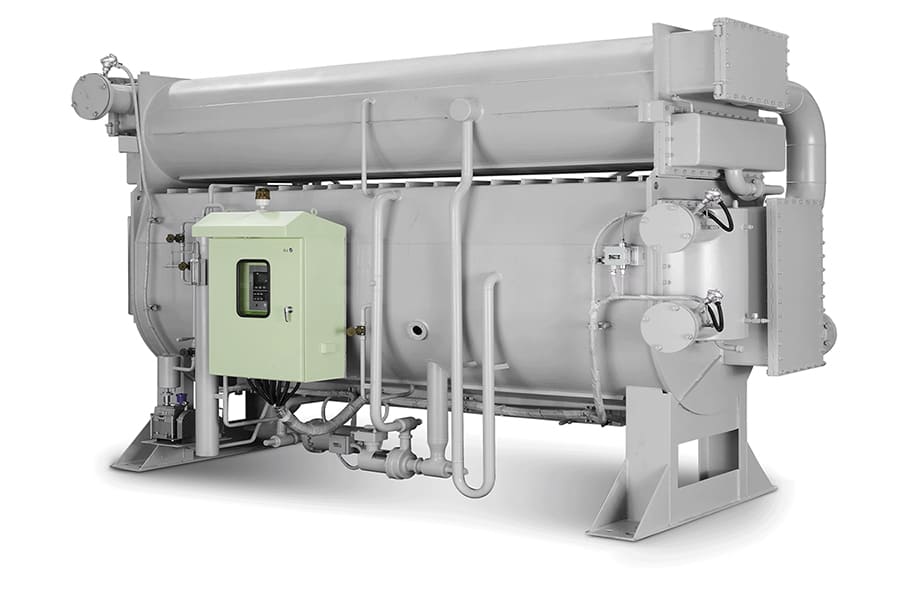

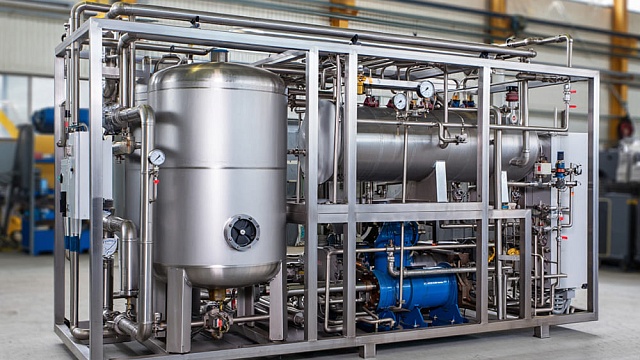

Абсорбционные чиллеры подразделяются:

По количеству контуров – на одно- и двухконтурные.
По принципу нагрева адсорбента: прямой и паровой нагрев.
По используемому адсорбенту – бромид-литиевые и аммиачные.

Схема работы промышленного чиллера

Рассмотрим, из чего состоит чиллер, и опишем схему работы оборудования. В настоящее время широко используется несколько схем:

Прямое охлаждение жидкости. Применяется в том случае, если разница температур хладоносителя и охлаждаемой воды менее или равна 7°С. Теплоноситель напрямую поступает в теплообменный аппарат, где охлаждается благодаря закипанию фреона.
С промежуточным теплоносителем и вторичным теплообменником. Применяется при разнице температур технической и минеральной воды более 7°С, а также для охлаждения продуктов питания. Теплоноситель от потребителя поступает во вторичный теплообменный аппарат, который отдаёт энергию циркулирующему в первом контуре промежуточному рабочему телу. Последний охлаждается фреоном в первичном теплообменнике.
Чиллер с емкостью-накопителем. Используется при необходимости охлаждения нескольких единиц оборудования, подключенных к одному агрегату. При данной схеме обвязки чиллера теплоноситель от потребителя поступает в одну из двух частей емкости, откуда насосом подаётся в теплообменный аппарат. Охлажденная вода подаётся во вторую часть емкости, откуда по мере надобности подаётся потребителю. Таким образом, исключаются частые запуски компрессора.
С промежуточным контуром хладоносителя и открытым вторичным теплообменником. Данная схема широко используется при производстве «ледяной» воды с температурой 0 - +1°С. Кроме того, она применяется и при охлаждении технических жидкостей, отлично подходит для применения в качестве «аккумулятора холода». В этом случае холод сохраняется во льду, который образуется на теплообменном аппарате.

Основные компоненты чиллера

Чтобы понять, для чего нужен и каким образом используется чиллер, необходимо рассмотреть функции и работу каждого из его узлов.

Начнем с компрессора. Он выполняет две основных функции – сжатие и перемещение холодильного агента в системе. На следующем этапе нагретые пары хладагента подаются в конденсатор, где они охлаждаются потоком холодного воздуха и переходят в жидкую фазу. При этом падает давление и температура хладагента. Затем фреон поступает в испаритель. Там он нагревается до температуры кипения и переходит в газообразное состояние. В процессе этого происходит поглощение тепловой энергии из воды или другого хладоносителя, циркулирующего через теплоноситель. Далее пары вновь поступают в компрессор, и начинается новый цикл.

Следующий основной узел – это конденсатор воздушного охлаждения чиллера. Он представляет собой систему, в которой тепловая энергия, поглощённая фреоном, выделяется за пределы здания, в наружную среду. Как правило, в него нагнетается сжатый компрессором фреон, где он охлаждается до температуры конденсации и переходит в жидкое агрегатное состояние. Конденсатор оснащается осевым или центробежным вентилятором для эффективного воздухообмена. Вторым теплообмеником в системе чиллера является испаритель, выполняющий обратную по отношению к фреону функцию. В нём жидкий хладагент поглощает тепло у хладоносителя, закипая и переходя в газообразное состояние.

В работе холодильного агрегата необходимо обеспечить точную регулировку количества поступающего в испаритель хладагента. При этом, объем хладагента должно напрямую зависеть от температуры его паров на выходе из данного теплообменного агрегата. Эту функцию выполняет терморегулирующий вентиль (ТРВ). Благодаря ему в испаритель подаётся ровно столько хладагента, сколько может нагреться до температуры кипения и полностью испариться.

Работу чиллера обеспечивает и целый ряд вспомогательных узлов и систем:

Реле высокого давления. Обеспечивает защиту системы от превышения допустимого давления в контуре фреона.
Манометр высокого давления. Необходим для визуального контроля за показателями давления конденсации фреона.
Фильтр-осушитель. Обеспечивает удаление влаги и загрязнений из проходящего через него потока жидкого хладагента. Если фильтр засорен или поврежден, то эффективность работы системы значительно снижается.
Соленоидный вентиль. Запорная арматура с электрическим управлением. Перекрывает поток фреона при прекращении работы компрессора. Благодаря этому жидкий хладагент не попадает в испаритель, что исключает вероятность гидравлического удара и серьёзного повреждения оборудования. Клапан автоматически открывается при запуске компрессора.
Смотровое стекло. Необходимо для визуального контроля потока хладагента при тестировании работы оборудования. Наличие пузырьков является признаком недостатка фреона.
Индикатор влажности. Датчик, выдающий предупреждение при наличии влаги в контуре хладагента чиллера. В этом случае необходимо проведение технического обслуживания агрегата. Как правило, имеет простую индикацию, где зелёный цвет означает отсутствие влаги, а желтый – её наличие.
Регулятор производительности или перепускной клапан горячего газа. Опционально устанавливается в систему чиллера для уравнения производительности компрессора с фактической нагрузкой на испаритель. Расположен в специальной линии между низким и высоким давлением холодильной системы. Его установка позволяет предотвратить частый запуск компрессора путем модуляции его мощности. При открытии горячий газ хладагента поступает из линии нагнетания в жидкостный поток фреона, поступающего в испаритель.
Манометр низкого давления. Необходим для визуального контроля за показателями давления испарения фреона.
Система контроля предельного низкого давления. Обеспечивает защиту системы чиллера от падения давления в контуре фреона и, соответственно, от перемерзания влаги в испарителе.
Насос хладоносителя. Обеспечивает циркуляцию воды в охлаждаемом контуре.
Система ограничения температуры замерзания жидкости в теплообменнике испарителя.
Датчик температуры хладоносителя в контуре охлаждения.
Манометр хладоносителя. Необходим для визуального контроля за показателями давления воды, раствора гликоля или другого хладоносителя, подаваемого для охлаждения оборудования.
Клапан автоматического долива хладоносителя. Обеспечивает автоматическое заполнение емкости с водой или другим хладоносителем при достижении минимума установленного уровня. Вода поступает через соленоидный клапан, который открывается при падении уровня и закрывается при наполнении необходимого объёма.
Поплавковый выключатель для регулировки уровня воды в емкости.
Датчик температуры нагретого хладоносителя, который поступает в чиллер с оборудования.
Реле защиты испарителя от замерзания воды при слишком низком объёме циркулирующей жидкости. Также защищает насос и выдаёт тревожный сигнал при отсутствии потока воды.
Резервуар увеличенного объёма для хранения воды и предотвращения частых запусков компрессора.

Как видите, устройство и принцип работы чиллера вполне понятен и для непрофессионалов в сфере холодильной техники. Ниже мы рассмотрим ответы на наиболее часто задаваемые вопросы.

FAQ или часто задаваемые вопросы

Вопрос: Возможно ли с помощью чиллера уменьшить температуру циркулирующей жидкости более, чем на 5°С?

Ответ: Да, возможно. Данный тип холодильного оборудования можно установить в замкнутой системе и поддерживать необходимую температуру воды. При этом разница температур горячей и холодной воды может достигать 30°С. Например, с помощью чиллера можно охладить возврат с температурой 40°С до 10°С и постоянно поддерживать данный режим. Широко применяются чиллеры, охлаждающие воду на проток. Чаще всего это охлаждение минеральной воды, лимонада и других напитков.

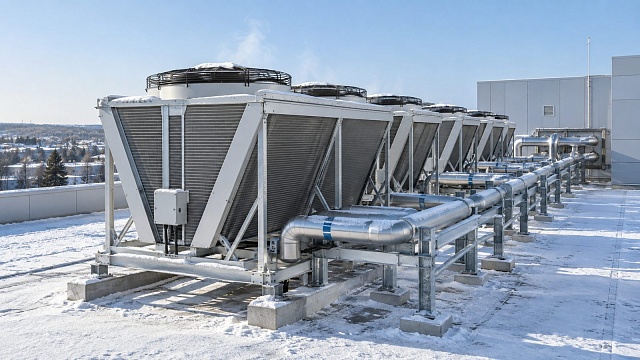

Вопрос: Что более выгодно использовать - чиллер или драйкулер?

Ответ: Эффективность работы сухой градирни целиком зависит от условий окружающей среды. И чем выше температура воздуха снаружи, тем выше и температура хладоносителя. Так, при летней жаре 30°С драйкулер охладит воду до 35 – 40°С. Поэтому они используются преимущественно в холодное время года для снижения затрат на электроэнергию. Преимуществом чиллера является стабильная температура охлаждения в любой сезон, независимо от внешних условий. При этом возможно и получение температуры жидкости до -70°С на специальных низкотемпературных чиллерах. В этом случае в качестве хладоносителя используется спирт. Также хотим отметить, что драйкулеры часто используются в системах чиллеров для предварительного охлаждения хладоносителя.

Вопрос: Какой чиллер желательно установить — с водяным или воздушным конденсатором?

Ответ: Всё зависит от условий эксплуатации оборудования и стоящих перед ним задач. Преимуществом чиллера с водяным охлаждением является компактность, что позволяет их размещаться в помещении без наружного блока для выделения тепла. Но для охлаждения необходима холодная вода. Достоинством является и более низкая цена оборудования, но стоит учесть, что возможно понадобится сухая градирня, а также подключение к водопроводу или скважине.

Вопрос: Чем отличаются чиллеры с тепловым насосом и без него?

Ответ: Особенностью чиллера с тепловым насосом является возможность работы на обогрев. С его помощью можно не только охлаждать воду, но и нагревать её для использования в качестве теплоносителя. Однако следует учесть, что при снижении температуры нагрев ухудшается. Наиболее эффективна работа теплового насоса на обогрев при температуре не ниже -5°.

Вопрос: На какое расстояние наружный блок с воздушным конденсатором может быть вынесен от чиллера?

Ответ: При обычных условиях наружный блок может быть вынесен на расстояние до 15 метров от чиллера. Если же установить систему отделения масла, то это расстояние можно увеличить до 50 метров. Но в этом случае необходим правильный подбор диаметра медных трубок между чиллером и наружным блоком.

Вопрос: Какова минимальная температура работы чиллера?

Ответ: В случае монтажа системы зимнего запуска работа оборудования возможна при температуре до -30 — -40°С. А если установить вентиляторы арктического исполнения — то и до -55°С.
